Простое, но незаменимый элемент любого трубопровода, в любой технологической схеме, котельной, компрессорной.

§1. Оказание услуг по изготовлению коллекторов различных типов на заказ

ТОО «АзияСтройКонтракт» может изготовить на заказ коллекторы разных типов, в составе:

1. Коллекторы пара и конденсата, коллекторы газа, коллекторы воздуха, коллекторы отопления, коллекторы насосных групп;
2. Изготовление плоских заглушек большого диаметра ТС-596 на заказ по Серии 5.903-13;
3. Укомплектование коллекторов запорно-регулирующей арматурой, клапанами, вентилями, конденсатными группами, манометрами, термометрами, датчиками КИПиА;
4. Тепловая изоляция коллекторов;
5. Укомплектование запорной арматуры термочехлами;
6. Проверка и обследование коллекторов;
7. Проведение гидравлических испытаний коллекторов.

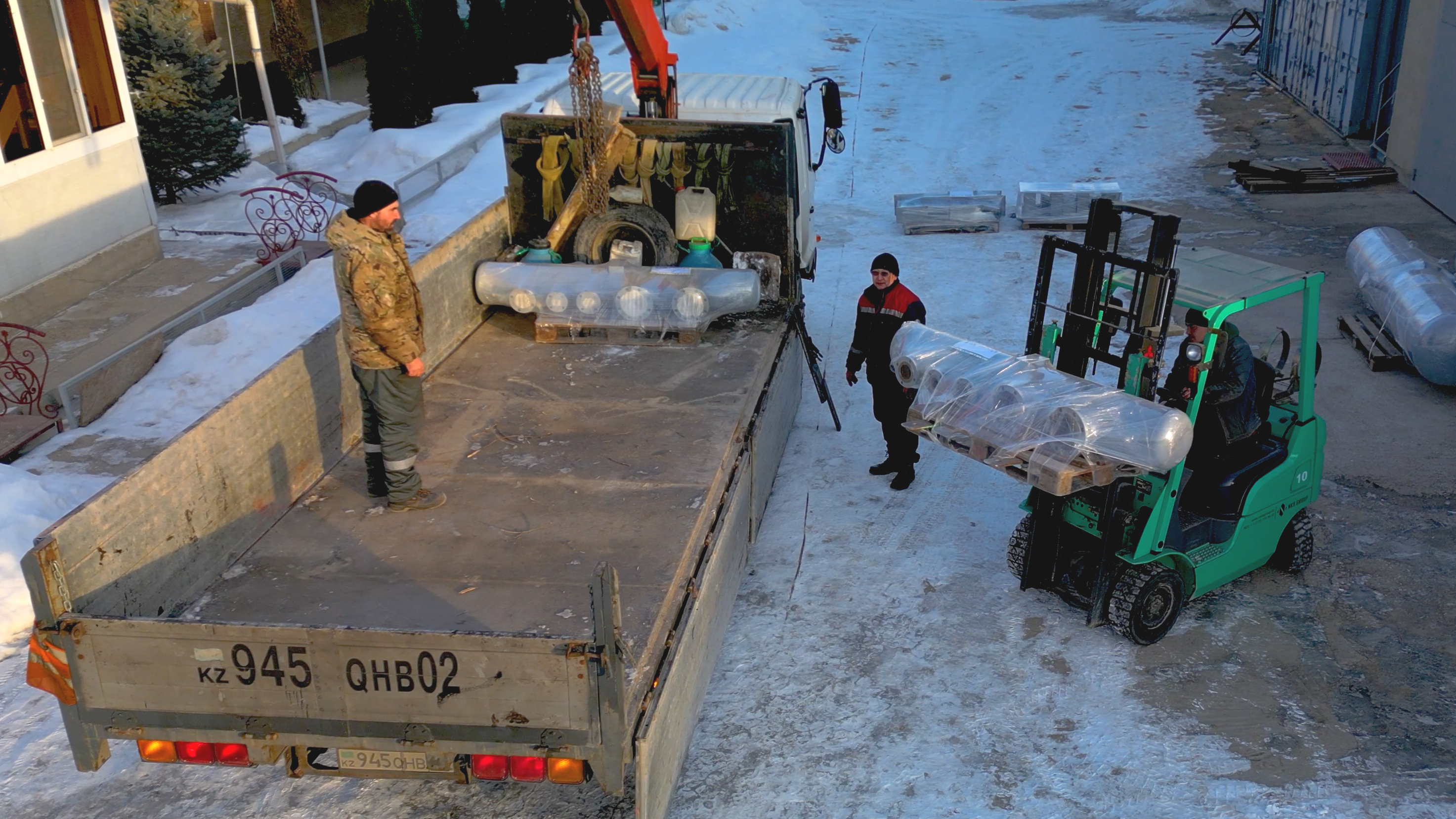

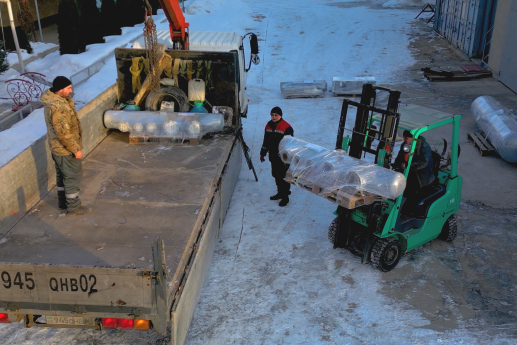

Фотографии процесса изготовления коллекторов, а также фотографии произведенных коллекторов ТОО «АзияСтройКонтракт»

§2. Достоинство нашего изготовления

• Быстрый монтаж, блочная конструкция, болтовая сборка;
• Возможность работы с паром (для насыщенного водяного пара мы комплектуем специализированной запорной арматурой и элементами КИПиА), водой, пропиленгликолем и т.д.;
• Необходимо только установить оборудование, закрепить на фундаменте и/или опорах, подвести магистральные трубопроводы и силовое электричество при необходимости;
• Возможность рассчета и изготовления без основного оборудования по габаритным чертежам;
• Декларация соответствия ТР ТС ЕАЭС;
• Паспорт, габаритные чертежи и электрические схемы;
• Каждое оборудование укомплектовано индивидуальным шильдиком с QR-кодом, по которому доступна все документация в электронном виде;
• Возможность обустройства площадок обслуживания.

§3. Некоторые нюансы при подборе и производстве коллекторов

1. Паровой коллектор. В паровом коллекторе подводящие и отводящие паровые патрубки обычно располагаются в верхней части коллектора. В нижней части парового коллектора обязательно обустройство конденсатного кармана с установкой конденсатоотводчика, так как в процессе работы парового коллектора происходит скапливание конденсата в коллекторе, что может приводить к гидроударам. Также таким образом пар осушается и становится насыщенным, а не влажным.

2. Диаметр коллектора. Для определения минимального диаметра коллектора необходимо сложить все площади подводящих и отводящих патрубков. Определить наибольшую получившуюся сумму.

Формула для определения площади поперченного сечения по диаметру: S = πd²/4.

Формула для определения диаметра по площади поперченного сечения: d = √(4S/π).

Формула для определения диаметра коллектора по диаметрам трубопроводов: d = √(d₁² + d₂² + … + d_i²).

где S – площадь поперечного сечения, мм²; d – диаметр трубы/коллектора, мм; π – число «пи» - 3.14.

Несоблюдение промышленной безопасности, отсутствие профилактики, не проведение своевременных обследований и испытаний, несоблюдение заводских инструкций по эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, а также промышленного оборудования может приводить к очень неблагоприятным обстоятельствам. Любой сосуд, работающий под давлением, таит в себе огромную силу и энергию, которые в любой момент могут быть выплеснуты наружу. Эксплуатация оборудования в аварийном состоянии категорически запрещается.

3. Толщина стенки коллектора. Для расчета минимальной толщины стенки коллектора необходимо произвести расчет на прочность. Для этого необходимы такие параметры как: максимальное давление, максимальная температура, допустимое напряжение для используемого металла и пр.

Для этого вы можете обратиться в нашу организацию, чтобы мы помогли вам подобрать коллектор, а также рассчитали стоимость его изготовления.

4. Датчики и устройства КИПиА. Для отслеживания технологического процесса, контроля работы оборудования и трубопроводов.

На коллекторы по необходимости можно устанавливать:

• Манометры, для отслеживания давления;
• Термометры, для отслеживания температуры;
• Датчики давления, температуры и др. параметров для работы систем автоматического мониторинга и управления.
